SLC-System – Steuer- und Überwachungsmodule

Das SLC-System umfasst Steuer- und Überwachungsmodule sowie speziell ausgerüstete Sicherheitsantriebe für Brandschutz- und Entrauchungsklappen (BRK und ERK) sowie Entrauchungsklappen mit Entlüftungsfunktion (ERK-K). Es wurde seinerzeit entwickelt, um bei den genannten motorisierten Sicherheitsklappen mehr als nur die Ansteuerung und die Überwachung der Endlagenschalter realisieren zu können. Im SLC-System werden die Klappenantriebe durch das jeweilige Modul mit Spannung versorgt, es werden die Ansteuerbefehle übermittelt, deren Ausführung in der vorgegebenen Zeit und die korrekte Funktion der Kommunikation überwacht. Das wird alles über eine 2-Draht-Leitung zwischen Modul und Antrieb realisiert. Eine extra Spannungsversorgung für die Antriebe wird nicht benötigt. Darüber hinaus sind Szenarien für den Brandfall realisierbar. Die Einbindung in die Gebäudeleittechnik erfolgt über potentailfreie Steuer- und Meldekontakte oder, bei vorhandener Schnittstelle am Modul, über MODBus. Die Module melden den Zustand des zugehörigen Antriebs per LED-Anzeigen. Bei Störungen erfolgt eine Meldung an die Gebäudeleittechnik. Direkt am Modul oder per Fernsteuerung aus der Leitzentrale kann ein Testlauf der Antriebe ausgelöst werden.

Steuer- und Überwachungsgerät für SLC

Brandschutz-, Rauchschutz-, Entrauchungsklappen, Entrauchungsklappen mit Entlüftungsfunktion und Kanal Rauchmelder RMS.2-SLC

Anwendungsbereich

Für motorgetriebene Brandschutz-, Rauchschutz- und Entrauchungsklappen, Entrauchungsklappen mit Entlüftungsfunktion und Rauchmelder Typ RMS.2-SLC. Das Steuermodul JSLC kann eine Klappe mit SLC-Motorantrieb der Fa. Joventa, oder ein SLCRauchmelder Typ RMS.2-SLC der Fa. Strulik versorgen, steuern und überwachen. Jede Klappe oder Rauchmelder wird durch die SLCTechnologie nur mit einer Zweidrahtleitung angeschlossen. Die Steuerung der SLC-Komponenten erfolgt über bauseitige potentialfreie Kontakte. Optional kann über eine RS485-Schnittstelle mit ModBus RTU Protokoll, die Gebäude-Automation (GA) alle am Bus angeschlossenen Klappen steuern und überwachen.

Wirkungsweise

Die JSLC Module wurden speziell für die Steuerung und Überwachung von Brandschutz- und Entrauchungsklappen entwickelt. Es zeigt den aktuellen Zustand der Klappe über LEDs und kann über potentialfreie Kontakte die GA über den Zustand informieren. Optional kommuniziert es ständig über eine RS485-Schnittstelle und dem Mod-Bus RTU Protokoll mit der GA. Dem Zentralrechner stehen dann alle Informationen über die Klappenzustände zur Verfügung. Jede Klappe kann einzeln geöffnet oder geschlossen werden. Laufzeit- und Stellungsüberwachung der Klappe sowie Leitungskurzschluss oder Leitungsunterbrechung der SLC-Leitungen werden erkannt und gemeldet. Bei Kommunikationsausfall auf der RS 485 Seite fahren die Klappen in die jeweilige Sicherheitsstellung (diese Funktion ist abschaltbar). Fünf potentialfreie Kontakte können für die Meldung oder für die direkte Ansteuerung von konventionellen Komponenten benutzt werden.

Zu Testzwecken kann vor Ort, im Handbetrieb, jede Klappe betätigt werden. Die Handbetriebsfunktion kann durch die GA gesperrt werden. Für die detaillierte Beschreibung der Datenpunkte siehe das Software-Handbuch.

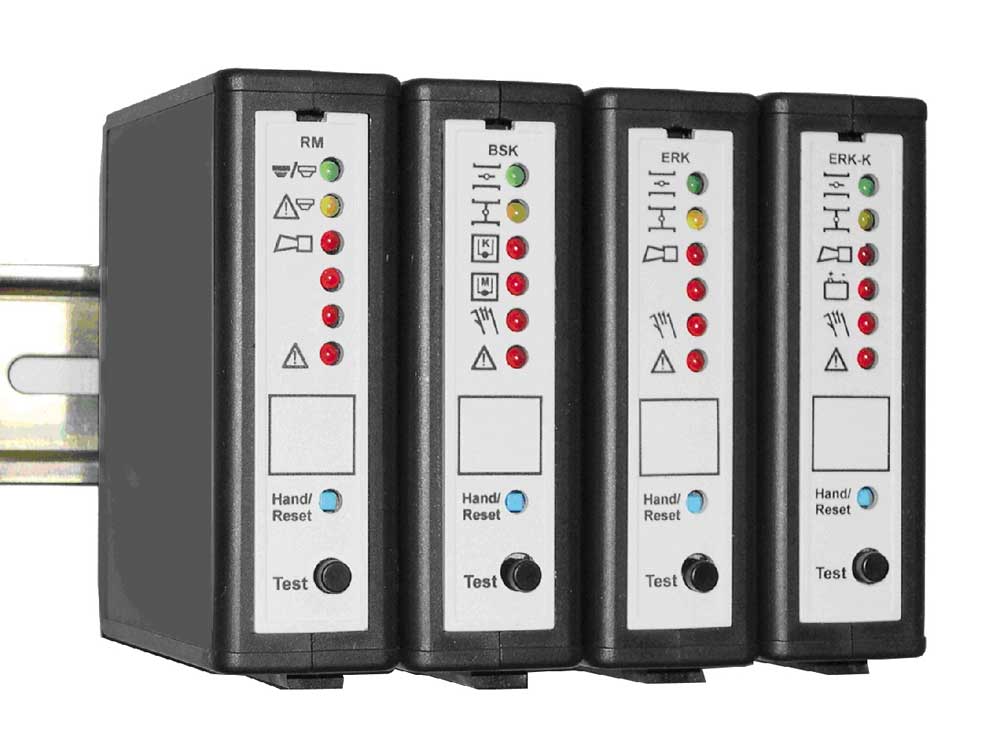

Klassische JSLC-Module

JSLC-B
für 1 Stück SLC – Brandschutzklappenantrieb BSK

JSLC-R
für 1 Stück SLC – Entrauchungsklappenantrieb ERK

JSLC-K
für 1 Stück SLC – Entrauchungsklappenantrieb mit Entlüftungsfunktion ERK-K

JSLC-RM
für 1 Stück Rauchmelder RMS.2-SLC

JSLC-Module mit MODBus-Schnittstelle

JSLC-B MOD
mit MODBus RTU Protokoll RS485 für 1 Stück SLC – Brandschutzklappenantrieb BSK

JSLC-R MOD
mit MODBus RTU Protokoll RS485 für 1 Stück SLC – Entrauchungsklappenantrieb ERK

JSLC-K MOD
mit MODBus RTU Protokoll RS485 für 1 Stück SLC – Entrauchungsklappenantrieb mit Entlüftungsfunktion ERK-K

JSLC-RM MOD
mit MODBus RTU Protokoll RS485 für 1 Stück Rauchmelder RMS.2-SLC

Datenblatt für JSLC-Module - Technische Übersicht
